스윙체크밸브를 수직으로 설치할 수 있나요?

번호 검색 :90     저자 :사이트 편집기     게시: 2025-01-21      원산지 :강화 된

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

스윙 체크 밸브는 유체 처리 시스템의 필수 구성 요소로서 역류를 방지하는 자동 수단을 제공합니다. 이 밸브는 수처리, HVAC 시스템, 석유 및 가스 파이프라인을 포함한 다양한 산업 전반에서 유체가 한 방향으로만 흐르도록 보장하는 데 사용됩니다. 그러나 설치와 관련하여 다음과 같은 일반적인 질문이 제기됩니다. 스윙 체크 밸브를 수직으로 설치할 수 있습니까?

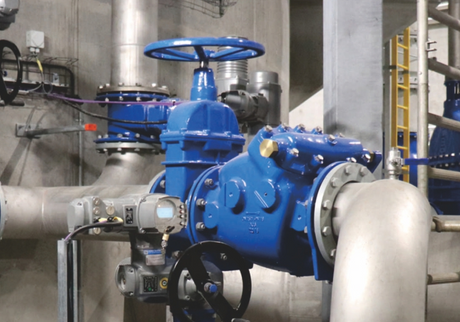

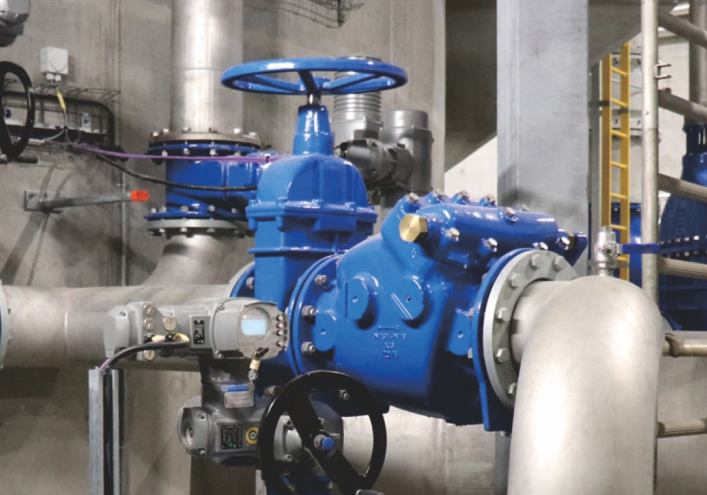

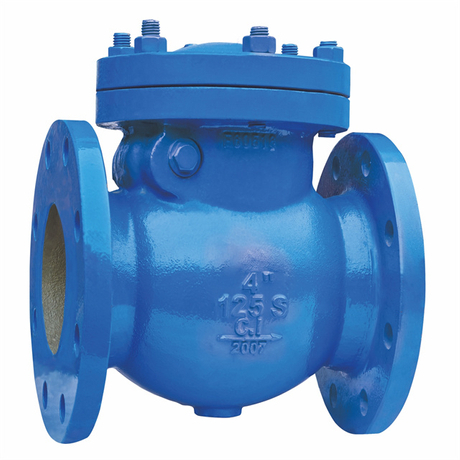

이 기사에서는 스윙 체크 밸브의 수직 설치 가능성에 대해 살펴보겠습니다. 스윙 체크 밸브 작동 원리, 수직 설치 시 고려해야 할 요소, 수직 설치와 관련된 장점과 과제에 대해 알아봅니다. 또한 수직 설치 시나리오에 더 적합할 수 있는 스윙 체크 밸브의 대안에 대해서도 논의하겠습니다. 스윙 체크 밸브에 대한 자세한 내용은 여기 블로그를 읽어보십시오. 스윙 체크 밸브란 무엇입니까?


스윙 체크 밸브 설계 및 원리

스윙 체크 밸브가 수직으로 설치될 수 있는지 여부를 이해하려면 먼저 그 설계와 기본 작동 원리를 이해하는 것이 중요합니다.


스윙 체크 밸브 설계: 스윙 체크 밸브는 밸브 본체, 스윙 디스크, 디스크가 유체의 흐름에 따라 열리고 닫히도록 회전하는 힌지 메커니즘으로 구성됩니다. 유체가 의도한 방향으로 흐르면 디스크가 열리고 흐름이 통과할 수 있습니다. 흐름이 역전되면 디스크가 닫혀 역류를 방지합니다.


주요 디자인 특징:

  1. 스윙 디스크(Swing Disc) : 스윙 체크 밸브의 가장 중요한 부품은 힌지 위에서 회전하는 디스크입니다. 이 디스크는 종종 유체 흐름이 역전될 때 밸브를 자동으로 닫는 데 도움이 되도록 가중치를 부여합니다.

  2. 흐름 방향 : 스윙 체크 밸브는 단방향 흐름을 위해 설계되었습니다. 이는 유체의 압력에 의존하여 디스크를 올바른 방향으로 열고 흐름이 멈추거나 역전될 때 디스크를 닫습니다.

  3. 폐쇄 메커니즘 : 디스크 폐쇄는 설계에 따라 중력이나 스프링 장력의 도움을 받는 경우가 많습니다. 디스크의 닫힘 기능은 역류를 방지하고 적절한 작동을 보장하는 데 매우 중요합니다.


스윙 체크 밸브의 설계는 수직 설치 시 올바르게 작동할 수 있는지 여부를 결정하는 데 중요한 역할을 합니다.

수직 설치의 타당성

수직 밸브 설치를 고려할 때 시스템의 흐름 역학은 큰 영향을 받습니다. 스윙 체크 밸브를 수직으로 설치하면 장점과 과제가 모두 나타날 수 있습니다.


흐름 방향 및 성능에 미치는 영향: 수평 설치에서 스윙 디스크는 흐름에 따라 자연스럽게 흔들리도록 방향이 지정되며 필요할 때 중력이 밸브를 닫는 데 도움이 됩니다. 그러나 수직으로 설치하면 유체의 흐름과 중력이 동일하게 작용하지 않을 수 있습니다. 흐름 방향에 따라 수직 설치로 인해 스윙 디스크가 비효율적으로 열리거나 닫힐 수 있습니다. 어떤 경우에는 흐름 방향이 밸브의 올바른 기능을 방해하여 불완전한 밀봉과 누출 위험을 초래할 수도 있습니다.


중력 및 유체 역학: 중력은 스윙 디스크가 적절하게 닫히는 데 중요한 역할을 합니다. 밸브가 수직으로 설치되면 중력으로 인해 디스크가 제대로 닫히는 데 더 이상 도움이 되지 않을 수 있습니다. 밸브를 통해 흐르는 유체의 힘은 디스크가 닫힌 위치로 다시 회전하는 능력에 영향을 미쳐 작동 비효율을 초래할 수 있습니다. 또한 수직 설치 시 최적의 기능을 위해 유체 속도를 조정해야 할 수도 있습니다.


수직 설치 시 고려해야 할 주요 요소

수직 설치를 진행하기 전에 밸브가 예상대로 작동하는지 확인하기 위해 몇 가지 요소를 고려해야 합니다.

1. 흐름 방향 및 흐름 속도: 스윙 체크 밸브의 흐름 방향은 디스크가 움직이는 방식에 영향을 미칩니다. 수직 설치에서는 흐름 방향이 스윙 디스크의 자연스러운 움직임과 일치해야 합니다. 유량이 너무 낮거나 일정하지 않으면 밸브가 제대로 닫히지 않을 수 있습니다. 유속이 높을수록 디스크가 너무 많이 열리게 되어 흐름이 역전될 때 밸브가 제대로 밀봉되지 않을 수 있습니다.


2. 작동 온도: 밸브를 통과하는 유체의 온도는 밸브 재료와 밀봉 구성 요소 모두에 영향을 미칩니다. 극한의 온도에서는 재료가 팽창하거나 수축하여 밸브의 밀봉 및 성능에 영향을 미칠 수 있습니다. 수직 설치에서는 온도 변동으로 인해 스윙 체크 밸브에 추가적인 변형이 발생할 수 있습니다. 특히 밸브가 온도 변화에 민감한 재료로 만들어진 경우 더욱 그렇습니다.


3. 파이프 크기 및 유형: 밸브가 설치되는 파이프의 크기 및 유형은 밸브 작동에 영향을 미칠 수 있습니다. 수직 설치에서는 밸브의 무게와 유체에 의해 가해지는 힘으로 인해 밸브 본체가 변형될 수 있으며, 특히 대형 파이프나 비표준 배관 재질에서는 더욱 그렇습니다. 안정적인 작동을 위해서는 파이프 크기와 밸브 설계 간의 호환성을 보장하는 것이 필수적입니다.


4. 접근성 및 유지 관리: 수직 설치에서는 스윙 체크 밸브에 대한 접근이 더 제한될 수 있으므로 유지 관리 및 검사가 더 어려워질 수 있습니다. 일상적인 점검, 청소 및 수리를 위해 밸브에 얼마나 쉽게 접근할 수 있는지 고려하는 것이 중요합니다. 유지 관리가 어려운 밸브는 장기적으로 작동 문제로 이어질 수 있습니다.


5. 워터해머 예방 : 워터해머는 급격한 정지나 유속변화로 인해 발생하는 현상으로 배관 및 밸브에 심각한 손상을 줄 수 있습니다. 수직 설치에서는 유동 역학이 변경되고 압력 차이가 증가하기 때문에 수격 현상이 발생할 가능성이 더 높습니다. 수격현상을 방지하기 위해서는 에어챔버나 수격방지기 등 충격을 흡수할 수 있는 장치를 설치하는 것이 중요합니다.


수직형 스윙 체크 밸브 설치의 장점

이러한 어려움에도 불구하고 스윙 체크 밸브를 수직으로 설치하면 몇 가지 잠재적인 이점도 있습니다.

1. 공간 효율성: 좁은 파이프라인이나 제한된 공간과 같이 공간이 제한된 상황에서는 수직 밸브 설치가 선호되는 경우가 많습니다. 밸브를 수직으로 설치하면 수평 공간을 절약하고 잠재적으로 시스템의 전체 설치 공간을 줄일 수 있습니다.


2. 중력 보조: 일부 수직 구성에서는 특히 유체 흐름이 아래쪽으로 향할 때 중력이 밸브 디스크를 닫는 데 도움을 줄 수 있습니다. 이는 밸브의 작동 효율성을 향상시켜 흐름이 역전될 때 더 빠르고 안정적인 폐쇄를 보장할 수 있습니다.


수직 설치의 단점과 과제

수직 설치에는 어려움이 따릅니다. 몇 가지 잠재적인 단점은 다음과 같습니다.

1. 제한된 흐름 제어: 수직 스윙 체크 밸브는 수평 설치에 비해 흐름 제어 능력이 떨어질 수 있습니다. 수직 설치의 유체 역학으로 인해 유량 조절이 덜 정밀해지고 잠재적으로 유량에 원치 않는 변동이 발생할 수 있습니다.


2. 수격 현상의 위험: 앞에서 언급한 것처럼 수직 설치는 압력 및 흐름 역학의 변화로 인해 수격 현상이 발생할 가능성을 높일 수 있습니다. 이러한 현상은 밸브와 주변 배관을 모두 손상시켜 수리 비용이 많이 들고 가동 중단 시간이 발생할 수 있습니다.


3. 위치 제한: 수직 설치에서 스윙 체크 밸브의 위치는 사용 가능한 공간으로 인해 제한될 수 있습니다. 밸브를 설계에 맞게 최적의 위치에 배치할 수 없으면 기능이 저하될 수 있습니다.


대안 및 기타 유형의 체크 밸브

스윙 체크 밸브의 수직 설치가 비현실적인 응용 분야의 경우 다른 유형의 체크 밸브가 더 적합할 수 있습니다.

1. 스프링 체크 밸브: 스윙 체크 밸브와 달리 스프링 체크 밸브는 흐름이 역전될 때 스프링을 사용하여 밸브를 닫습니다. 이 밸브는 밸브를 닫기 위해 중력에 의존하지 않기 때문에 수직 설치에서 더 나은 성능을 발휘할 수 있습니다. 컴팩트하며 어려운 설치 방향에서도 확실한 역류 방지 기능을 제공할 수 있습니다.


2. 노즐 체크 밸브: 노즐 체크 밸브는 고압 시스템에서 작동하도록 설계되었으며 종종 수직 설치에 사용할 수 있습니다. 스프링 메커니즘과 노즐을 사용하여 유체 흐름을 제어하므로 다양한 설치 각도에서 보다 일관된 성능을 제공합니다.


3. 피스톤 체크 밸브: 피스톤 체크 밸브는 피스톤 메커니즘을 사용하여 유체의 흐름을 제어합니다. 이는 고유량 응용 분야에 적합하며 폐쇄를 위해 중력에 의존하지 않기 때문에 수직 설치에서 더 나은 성능을 제공합니다.


결론

결론적으로 스윙 체크 밸브를 수직으로 설치하는 것은 기술적으로 가능하지만 안정적인 성능을 보장하려면 몇 가지 요소를 고려해야 합니다. 이러한 요소에는 흐름 방향, 작동 온도, 파이프 크기, 유지 관리 접근성 및 수격 위험이 포함됩니다. 수직 설치는 공간 절약의 이점을 제공할 수 있지만 제한된 흐름 제어 및 수격 현상 가능성과 같은 과제도 따릅니다.


수직 설치가 불가피한 응용 분야에서는 스프링 체크 밸브, 노즐 체크 밸브 또는 피스톤 체크 밸브와 같은 대체 체크 밸브 설계를 모색해야 할 수도 있습니다. 궁극적으로 시스템 요구 사항과 고유한 설치 조건을 주의 깊게 평가하면 스윙 체크 밸브가 수직 설치에 가장 적합한 옵션인지 결정하는 데 도움이 됩니다.
