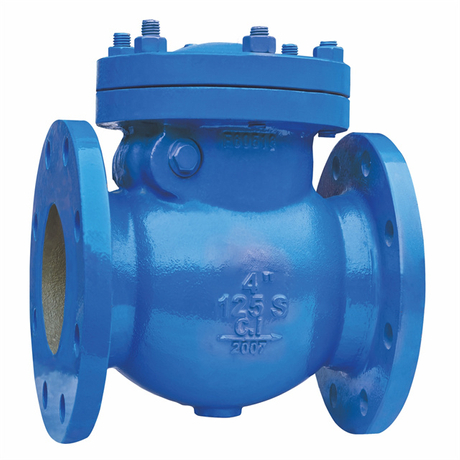

스윙 체크 밸브 는 유체 시스템의 중요한 구성 요소로 유체가 한 방향으로 흐르도록 하면서 역류를 방지하도록 설계되었습니다. 이를 통해 파이프라인의 효율성과 무결성을 유지하고 역류로 인한 오염이나 손상과 같은 문제를 방지하는 데 도움이 됩니다. 이 밸브는 석유, 화학, 수처리, 폐수 관리 등 다양한 산업 분야에서 널리 사용됩니다. 이 기사에서는 스윙 체크 밸브와 다른 밸브 유형의 메커니즘, 유형, 재료, 설치, 장단점, 적용 및 비교를 살펴봅니다.

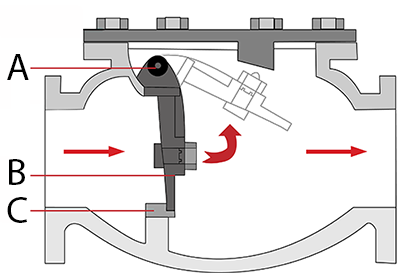

스윙 체크 밸브는 밸브 본체 , 힌지 디스크 (또는 플랩) 및 힌지 메커니즘으로 구성됩니다. 유체가 올바른 방향으로 흐르면 압력으로 인해 밸브가 열리고 유체가 통과할 수 있습니다. 흐름이 역전되면 디스크가 닫힌 위치로 다시 회전하여 밀봉을 생성하고 역류를 방지합니다.
스윙 체크 밸브의 작동은 입구측과 출구측 사이의 압력차에 기초합니다. 유체 흐름이 올바른 방향이 되면 디스크를 밀어서 엽니다. 그러나 흐름이 역전되면 역압으로 인해 디스크가 닫혀 밸브가 닫히고 역류가 방지됩니다.
체크밸브에 대한 보다 폭넓은 이해를 원하시면 확인하세요. FJV 의 밸브 전제품을 .
스윙 체크 밸브는 각각 특정 작동 요구 사항에 맞게 조정된 다양한 구성으로 제공됩니다. 다음은 다양한 유형의 스윙 체크 밸브를 자세히 설명하는 표입니다.
| 유형 | 설명 | 가장 적합한 대상 |
|---|---|---|
| 표준 스윙 체크 밸브 | 밸브 본체에 단일 디스크가 힌지로 연결된 기본 모델입니다. | 역류 방지가 필요한 일반 유체 시스템. |
| 리프트 체크 밸브 | 디스크는 흔들리는 대신 수직(위 및 아래)으로 움직입니다. | 수직 디스크 운동이 이상적인 고압 시스템. |
| 이중 도어 스윙 체크 밸브 | 두 개의 디스크가 특징으로 대형 파이프라인에서 더 높은 유속과 더 나은 성능을 제공합니다. | 고유량 요구사항이 있는 대규모 시스템. |
| 웨이퍼형 스윙 체크 밸브 | 플랜지 연결을 갖춘 컴팩트한 디자인으로 공간이 제한된 설치에 이상적입니다. | 공간이 제한된 소규모 파이프라인 또는 설치. |
| 진동방지 디스크가 있는 스윙 체크 밸브 | 수격 현상을 줄이기 위한 진동 방지 메커니즘을 갖춘 스윙 체크 밸브입니다. | 수격 현상이 발생하기 쉽거나 속도 변동이 발생하는 시스템. |
스윙 체크 밸브의 재료 선택은 성능, 수명 및 다양한 응용 분야의 적합성에 큰 영향을 미칩니다. 일반적인 자료는 다음과 같습니다:
| 재료 | 특성 | 에 가장 적합 |
|---|---|---|
| 주강 | 높은 기계적 강도를 제공하며 고압 응용 분야에 이상적입니다. | 고압 및 고온의 산업용 유체 시스템. |
| 스테인레스 스틸 | 내식성이 뛰어나 화학물질, 오일과 같은 공격적인 유체에 적합합니다. | 부식성 액체가 포함된 석유, 화학 산업 및 시스템. |
| 청동 | 내식성과 가공성이 우수하여 저압 시스템에 이상적입니다. | 저압 응용 분야 또는 소규모 유체 시스템. |
| 연성이 있는 철 | 강력하고 유연한 소재로 고압 시스템의 대형 밸브에 이상적입니다. | 물 공급 및 대규모 유체 시스템. |
| 플라스틱(PVC/CPVC) | 비용 효율적이고 가벼우며 부식에 강합니다. 일반적으로 저압의 비공격적인 유체 시스템에 사용됩니다. | 관개 또는 폐수와 같은 비부식성 유체 시스템. |
스윙 체크 밸브의 효율적인 작동을 위해서는 올바른 설치가 중요합니다. 다음은 설치를 위한 입니다 단계별 가이드 .
흐름 방향 결정 : 밸브 본체에는 일반적으로 올바른 흐름 방향을 나타내는 화살표가 있습니다. 흐름 방향이 밸브 설계와 일치하는지 확인하십시오.
파이프라인 준비 : 파이프 끝을 청소하고 설치 중에 밸브를 손상시킬 수 있는 잔해물이나 거친 모서리를 제거합니다.
밸브 위치 지정 : 스윙 체크 밸브는 수평 또는 수직으로 설치할 수 있지만 디스크가 자유롭게 회전할 수 있도록 수평으로 설치할 때 가장 좋은 성능을 발휘합니다.
플랜지 연결 : 더 큰 밸브의 경우 플랜지 연결을 사용하여 밸브를 파이프라인에 고정합니다. 누출을 방지하기 위해 볼트를 균등하게 조이십시오.
테스트 : 밸브가 설치되면 시스템을 실행하여 디스크가 자유롭게 흔들리고 역류 조건에서 밸브가 안전하게 닫히는지 확인합니다.
스윙 체크 밸브는 여러 가지 장점을 제공하지만 몇 가지 제한 사항도 있습니다. 다음은 요약입니다.
| 장점 | 단점 |
|---|---|
| 역류 방지 : 유체의 역류를 효과적으로 중지하여 시스템 무결성을 보장합니다. | 흐름 저항 : 디스크는 흐름에 대한 저항을 생성하여 에너지 손실을 초래할 수 있습니다. |
| 단순성 : 최소한의 유지보수로 설치 및 작동이 용이합니다. | 워터 해머 : 고속 시스템에서는 밸브로 인해 워터 해머가 발생하여 파이프라인이 손상될 수 있습니다. |
| 내구성 : 오래 지속되는 성능을 제공하는 내구성 있는 소재로 제작되었습니다. | 크기 제한 : 더 큰 설계로 인해 매우 작은 파이프라인에는 적합하지 않습니다. |
| 비용 효율성 : 스윙 체크 밸브는 일반적으로 다른 유형의 체크 밸브에 비해 가격이 저렴합니다. | 수직 설치에는 적합하지 않음 : 이 밸브는 수평으로 가장 잘 작동하므로 다양성이 제한됩니다. |
스윙 체크 밸브는 다목적이며 다양한 산업 분야에 걸쳐 적용됩니다. 주요 애플리케이션 중 일부는 다음과 같습니다.
물 및 폐수 응용 분야 : 역류를 방지하고 파이프라인 무결성을 유지하기 위해 수처리 공장, 하수 시스템 및 관개에 사용됩니다.
석유 및 화학 산업 : 오일, 가스, 화학 물질을 운반하는 파이프라인의 역류를 방지하여 안전하고 효율적인 유체 운송을 보장합니다.
발전 : 스윙 체크 밸브는 냉각 시스템 및 증기 시스템에서 유체 흐름을 조절하고 역류를 방지하는 데 사용됩니다.
화재 예방 시스템 : 스프링클러 및 진압 시스템에서 스윙 체크 밸브는 물의 적절한 흐름을 보장하여 물 공급의 오염을 방지합니다.
HVAC 시스템 : 이 밸브는 난방, 환기 및 공조 시스템의 물 흐름을 제어하여 냉수 또는 온수 라인의 역류를 방지합니다.
기술 다이어그램에서 스윙 체크 밸브 기호는 일반적으로 흐름 방향을 나타내는 화살표와 원 내부에 힌지 디스크가 있는 원으로 표시됩니다. 디스크는 일반적으로 흐름 방향이 바뀔 때 밸브가 역류를 방지한다는 것을 나타내기 위해 닫힌 위치로 표시됩니다. 이 기호는 엔지니어와 설계자가 파이프라인 회로도에서 스윙 체크 밸브의 위치와 기능을 신속하게 식별하는 데 도움이 됩니다.
스윙 체크 밸브는 역류 방지에 사용할 수 있는 유일한 옵션이 아닙니다. 다음은 다른 일반적인 체크 밸브 유형과의 비교입니다.
| 밸브 유형 | 메커니즘 | 에 가장 적합 |
|---|---|---|
| 스윙 체크 밸브 | 흐름 방향에 따라 열리고 닫히는 힌지 디스크를 사용합니다. | 일반 유체 시스템, 특히 중대형 파이프라인의 경우. |
| 볼 체크 밸브 | 역류를 막기 위해 위아래로 움직이는 볼을 활용합니다. | 컴팩트하고 안정적인 설계가 필요한 고압 시스템. |
| 리프트 체크 밸브 | 흐름 방향이 정확할 때 들어 올려지는 수직으로 움직이는 디스크가 있습니다. | 수직 설치형 고압 유체 시스템. |
| 자동 체크 밸브 | 스프링 장착 메커니즘을 사용하여 역류를 자동으로 방지합니다. | 주거용 배관과 같이 소음 감소가 최우선인 시스템. |
Q: 스윙 체크 밸브는 어떻게 역류를 방지합니까?
A: 흐름 방향이 바뀔 때 밸브 내부의 디스크가 흔들리면서 닫혀 유체가 역류하는 것을 방지하는 씰을 형성합니다.
Q: 스윙체크밸브를 수직으로 설치할 수 있나요?
A: 스윙 체크 밸브는 수직으로 설치할 수 있지만 디스크가 자유롭게 회전할 수 있도록 수평으로 설치할 때 가장 잘 작동합니다.
Q: 스윙 체크 밸브의 크래킹 압력은 얼마입니까?
A: 크래킹 압력은 밸브를 여는 데 필요한 최소 압력을 나타냅니다. 이는 밸브의 디자인과 재질에 따라 다릅니다.
Q: 스윙체크밸브 사용시 워터해머를 어떻게 방지할 수 있나요?
A: 급격한 유량 변화의 영향을 줄이는 완충 디스크가 있는 스윙 체크 밸브를 선택하면 수격 현상을 최소화할 수 있습니다.
Q: 스윙 체크 밸브를 사용하는 산업은 무엇입니까?
A: 스윙 체크 밸브는 수처리, 석유, 화학, 발전, HVAC 및 소방 시스템과 같은 산업에서 사용됩니다.
스윙 체크 밸브는 유체 시스템의 역류 방지를 위한 간단하면서도 매우 효과적인 솔루션입니다. 대규모 산업용 파이프라인이든 소규모 수처리 시설이든 이 밸브는 유체 시스템의 무결성과 효율성을 유지하는 데 필수적입니다. 스윙 체크 밸브의 유형, 재료, 설치 절차, 장점 및 단점을 이해함으로써 엔지니어와 시스템 설계자는 해당 적용 및 유지 관리에 대해 정보에 입각한 결정을 내릴 수 있습니다.
